兰州第二热电厂金属室购买我公司一台自动精密显微硬度计

发布时间:2016-04-27 09:27:47  浏览次数:1621 次  来源:奥龙星迪

兰州第二热电厂位于焦家湾,主要经营发电,供热.

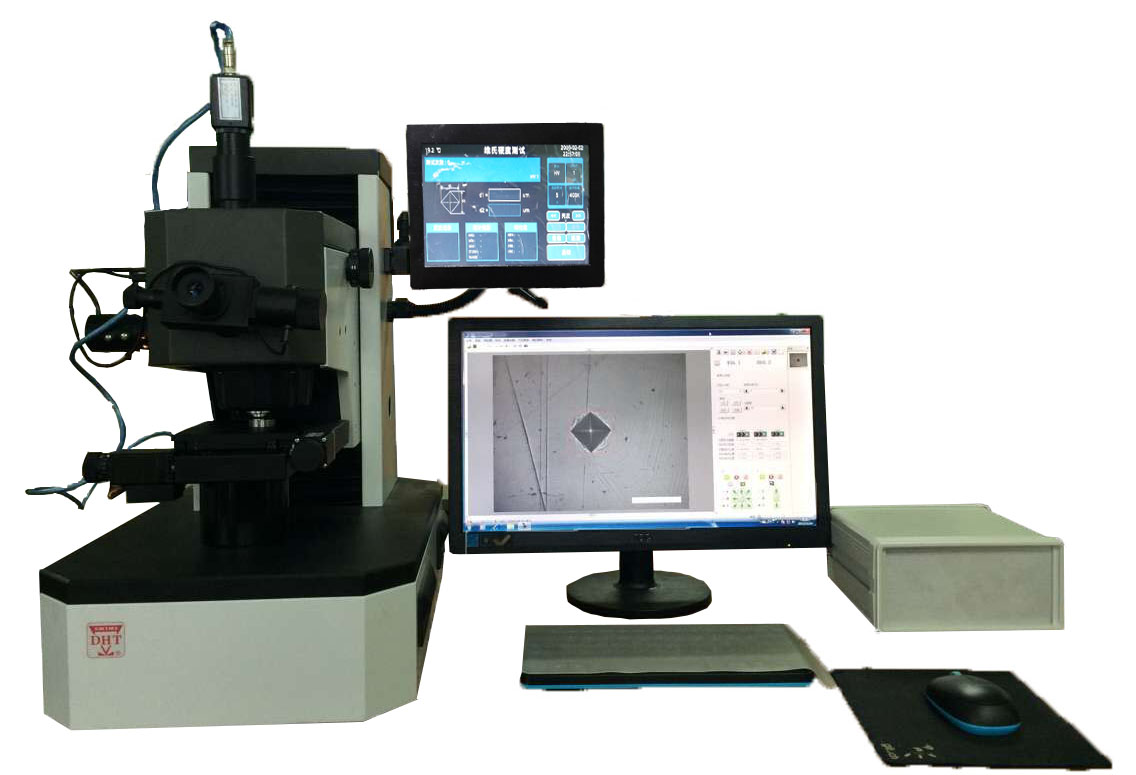

兰州第二热电厂金属室购买我公司一台JMHVS-1000-XY自动精密显微硬度计.主要用于该公司检测.


我公司JMHVS-1000-XY自动精密显微硬度计具有以下特点:

产品介绍

JMHVS-1000-XY自动精密显微硬度计图像测量系统采用一体式概念研发的维氏硬度测量系统,机头下压式全新设计,主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属及热后处理零件等进行硬度的测定,同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度

功能介绍

XY样品移动控制: 系统提供XY电动移动样品台;可用软件控制也可手动调节;XY可同时运动;XY可用键盘方向键微调精确到位

加载模式和路径设置: 系统提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可任意设置

自动边缘扫描: 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等

自动加载、调焦和测量:系统按设定的加载模式多点自动加载、自动调焦和自动测量,并自动绘制硬化曲线;一键完成

硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HBHR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证

技术参数

型号

JMHVS-1000-XY

试验力

10gf (0.098N)25gf (0.245N)50gf (0.49N)100gf (0.98N)200gf (1.96N)300gf (2.94N)500gf(4.9N)1kgf (9.8N)

执行标准

GBT4340.1GBT4340.2ASTM_E92

试验力施加方法

自动(加荷、保荷、卸荷)

XY样品台和移动控制

系统提供XY电动移动样品台:

1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um;行程和尺寸可定制

2.自动边缘扫描:沿样品边缘自动扫描并描绘样品边缘整体图,供加载路径规划使用,适合于需要在样品的特定位置上的硬度测量

3.XY移动速度均可调

4.可按方向按钮或键盘方向键,或通过输入移动距离等移动或升降

加载模式和路径设置

加载路径设置提供如下模式:

1.沿线;2.沿线带角度;3.自由点击;4.横向沿线;5.纵向沿线; 6.沿曲线多条线;7.沿曲线矩阵;8.圆弧;9.齿心;10.齿顶平行;11.自动沿边缘带角度;12.自动沿边缘矩阵;13.圆心。新的模式可定制添加

全自动测量

按设定的加载路径逐点自动加载、自动测量压痕计算硬度值,并自动绘制硬化曲线;一键完成:

1.可设置最小HV,测量到达该值后自动停止

2.测量完成后,可在原路径上继续加点测量

3.每点测量图像被保存可用于最后手动修正;修正时只需要鼠标拖拉压痕四边形边框,硬度测量值、统计、和测量像册等自动更新

摄像头和标定管理

1.130万像素 USB2.0 CMOS 专用于显微镜测量摄像头 (3百万像素摄像头可选)

2.可用硬度标定块或标定尺两种方法标定摄像头

3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入

硬度值转换、修正、有效验证

1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HBHR等;

2.硬度修正:可对球面或圆柱面样品测量值进行修正;

3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离

数据统计

自动计算硬度的平均值、方差、Cp Cpk等统计值

硬化曲线

自动绘制硬化曲线:

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;

2.可绘制HVXY 3D 硬化曲线图

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;一个文件保存一个测量的所有数据

测试报告

自动生成WORDEXCEL文档报表;报表格式可定制;标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

其他功能

包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等

标准配置

名称

数量

名称

数量

砝码轴

1

砝码

6

十字试台

1

薄片夹持台

1

平口夹持台

1

细丝加持台

1

螺丝刀

2

水平调节螺钉

4

10x测微目镜

1

显微硬度块

2

备用灯泡(6V/12W)

2

备用保险丝1A

2

水平仪

1

产品合格证

1

产品使用说明书

1





软件配置

名称

数量

名称

数量

XY电动位移工作台

1

XY步进驱动箱

1

电源线

1

USB连接线

1

XY连接线

1

RS232串口线

1

130万专用摄像头

1

软件安装光盘

1

加密狗

1
