DUM-**P系列微机屏显液压式Use试验机简介

发布时间:2016-05-03  浏览次数:1783 次  来源:奥龙星迪


产品介绍

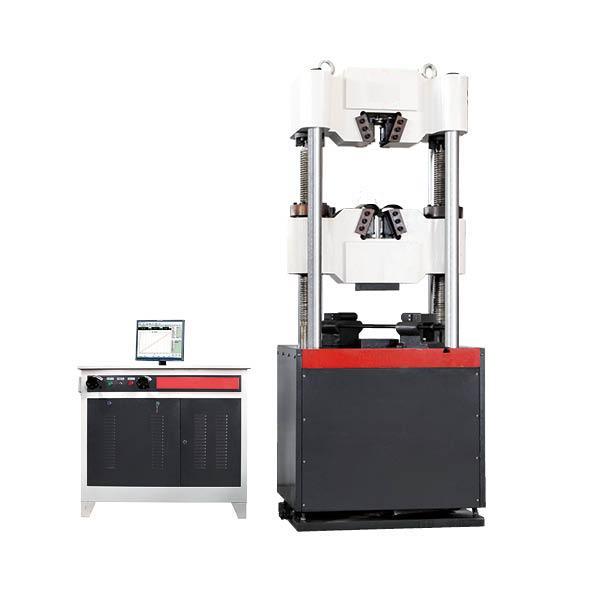

  主机采用油缸下置式主机,间隙密封油缸、四立柱、双丝杠框架结构(俗称六立柱)。由于采用四立柱框架结构,做大尺寸试样压缩试验时,主机结构稳定性极好。上试验空间用于拉伸试验,下试验空间可用于试样的压缩、弯曲和剪切试验(需增加相应辅具)。下横梁升降采用摆线轮减速机、链轮、链条、丝杠副传动,实现拉伸、压缩空间的调整。主油缸采用珩磨油缸,油压传感器测力(精密级需加负荷传感器测力,属于特殊配置)。自动液压夹紧系统,装夹试样方便,稳定性好。配置相关附具可完成钢筋,金属试样、钢铰线(主机需改动),电缆,紧固件,混凝土等样品的试验,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。

所用标准    GBT228  ISO15630-1,6892  ASTMA370,C39,C469,E8 其他:EN 10002-1

琴台式控制柜。手动控制试验过程(用于试验的加荷、卸载),计算机显示相关数据并可打印相关曲线和报表。改进型静音液压源、减震油箱,液压集成块可使液压源达到低噪音、美观、易维护和易修理。

按试样的要求定做试验空间并配置相关附具可完成钢筋,钢铰线,电缆,紧固件,混凝土等样品的试验

液压夹紧装置可自主调整夹持速度(可根据客户要求配置点动式夹持装置)

可根据要求选择负荷传感器或油压传感器,有效提高试验量程范围和力值准确性。

油缸下置式结构可降低主机高度,降低试验重心,减少破断冲击力对机器的损伤。

可配备光电编码器后可准确测量横梁移动距离。

一体式油源设计使整机结构更加紧凑合理,减少占地面积。

基于集成技术的内置式控制卡,减少连线,提高试验实时采集功能,提高产品稳定性。

技术参数

型号

DUM-300P

DUM-500P

DUM-600P

DUM-1000P

DUM-1500P

DUM-2000P

Maximum试验力(KN

300

500

600

1000

1500

2000

测力范围

4%100%

试验力示值相对误差

优于示值的±1%(≤±0.5%精密级)

变形精度

优于示值的±1%(≤±0.5%精密级)

拉伸空间(mm

550

550

550

650

800

800

压缩空间(mm

500

650

夹持方式

液压自动夹紧

圆试样夹持直径(mm

Φ10-Φ32

Φ13-Φ40

Φ13-Φ40

Φ26-Φ60

Φ40-Φ60

Φ40-Φ60

扁试样夹持厚度(mm

0-15

0-15

0-30

0-40

0-40

0-40

剪切试样直径(mm

10(选配,非标配)

上下压板尺寸(mm

Φ160(另选204×204)

弯曲支点间Maximum距离

可选

油泵电机功率

1.5KW

3KW

5KW

横梁上下移动电机功率

1KW

变形测量装置

光电编码器或者电子引伸计

安全保护装置

软件保护和机械限位保护
