上海奥龙星迪数显布洛维硬度计HBRVS-187.5使用说明

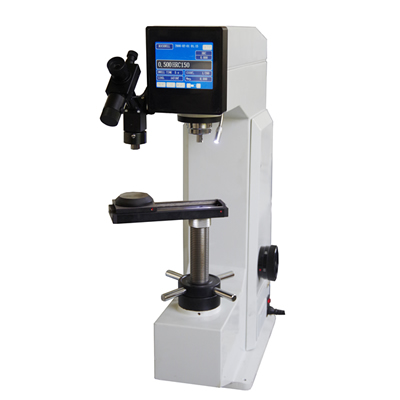

数显布洛维硬度计

型号：HBRVS-187.5

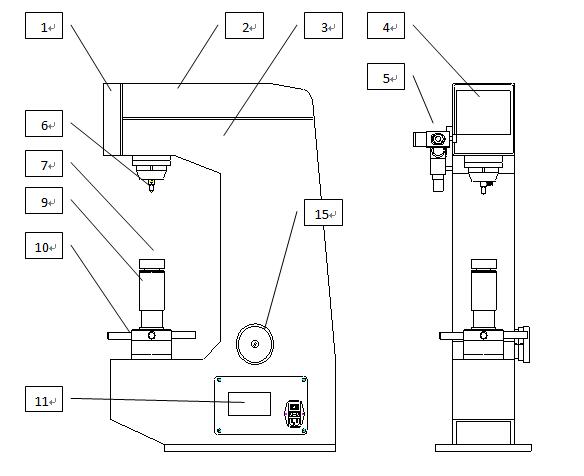

1.面罩 2.上盖3.主体 4.触摸屏 5 .数显测微目镜6.压头7.试台9.丝杆保护套10.旋轮11.打印机15.变荷手轮

1.1  硬度计简介

HBRVS-187.5 型数显布洛维硬度计共有 7 级试验力，三种试验方法可供 用户选择。其中维氏硬度（HV）有二级试验力；布氏硬度（HB）有三级试验力； 洛氏硬度（HRA,HRB,HRC）有三级试验力，能满足用户多种硬度测试的需要。

洛氏硬度示值由触摸屏直接读取，维氏、布氏硬度示值由数显测微目镜测量（在相互垂直的二个方向测量）后在屏幕上显示。试验力的加载、 保荷、卸荷采用电机自动控制速度。本仪器具备很高的灵 敏度和稳定性，可操作性强，广泛适用于车间和实验室。

2.1    工作条件

2.1.1  在室温（23±5）℃之间；

2.1.2  室内的相对温度不大于 65%；

2.1.3  在无震动的环境中；

2.1.4  周围无腐蚀性介质。

2.2    主要的技术参数

2.2.1  试件允许最大高度：

a.洛氏硬度：         260mm； b.维氏、布氏硬度：     200mm。

2.2.2  压头中心到机壁最大距离：165mm；

2.2.3  试验力：（294.2、306.5、588.4、612.9、980.7、1471、1839）N;

2.2.4  显微镜放大倍率：37.5×、75×；

2.2.5  外形尺寸：600×220×850mm  （长×宽×高）；

2.2.6  重量：100kg；

2.2.7  电源电压：AC220/50HZ。电源插座必须用三芯插座，接地端必须符合规 定的保护接地要求。

2.3    拆箱和安置

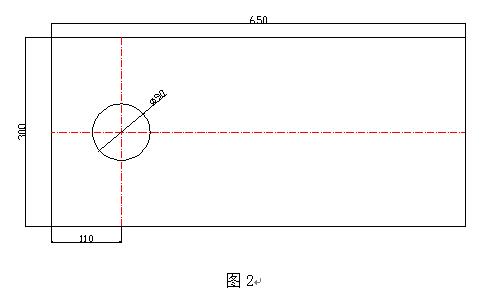

2.3.1 仪器放置的工作台应稳固（见图 2，外形尺寸仅作参考），并调至水平， 水平度不大于 1m/mm，在工作台适合的位置上开一个φ90mm 孔，为丝杆 升降之用。

2.3.2  剪断包装箱外的打包带，旋下包装箱下面的四个螺母，将包装箱向上托

出，卸下底板上的二个安装螺钉。

2.3.3  将硬度计放在调试好的工作台上（仪器的升降丝杆应在工作台φ90mm 孔

的中间）。

2.3.4 拆除在旋轮（10）上的纱带，逆向转动旋轮，取下在升降丝杆与压头轴 之间的垫圈。松开套在升降丝杆外的防护罩（9）上面两边的螺钉，取 下防护罩，用汽油将升降丝杆上的防锈油擦干净，待干燥后涂上适量薄 质机油润滑，套上防护罩，旋紧螺钉（防护罩的上平面应与升降丝杆凸 台平面一致，注意不是工作台安装平面）。

2.3.5  打开上盖和后盖，将扣住测量杠杆上的橡皮筋解去，拆除吊杆上的纱带，，操作时要小心，以免 造成硬度示值误差。

2.4    砝码组的安装

2.4.1  取出附件箱内的砝码擦净，并看清砝码上的编号。把仪器上的变荷手轮

（15）旋至 306N 处，砝码按 4、3、2、1、0 顺序逐个先下后上放入吊杆 托架上，砝码上的圆柱销应在叉架的凹槽内，先放入砝码 4，缓慢转动变 荷手轮，当叉架与砝码圆柱销刚脱开的瞬间，看清吊杆与砝码是否晃动， 如晃动说明砝码没有放好，在水平和圆周两个方向调整，直至吊杆与砝码 没有晃动为止。（在安装砝码时千万不能转动变荷手轮，一旦转动造成仪 器的齿轮错位和试验力的不匹配。）再放入砝码 3，重复上述的操作，将 四 个砝码全部安放好，要求相同（注意仪器的水平，可在仪器的 工作台上 放一个水平仪校准）。（见图 3）

2.4.2  试验力的组成与变荷手轮上的刻值是一致的，使用不同的标尺应选用相对应的试验力。
