    产品名称
    Product name:   正置金相显微镜
    Product model:   A-30D
    Time to update:   2024-03-29
    Views:   1460次

     Products in detail  Products in detail

    产品名称

    产品介绍

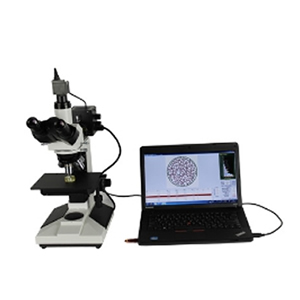

    正置金相显微镜 A-30D系列带偏光装置的三目落射正置金相显微镜。

    正置金相显微镜,观察面向上,适宜于寻找特定或广域范围内表面目标的观察研究和分析。广泛应用于电子行业ITPCB和微颗粒、线材、纤维、表面喷涂等,及材料金相组织结构的检测、研究和分析等工作。广泛应用在工厂、实验室和教学及科研领域。

    带有偏光装置的同轴落射照明系统,图像清晰、衬度好,适合各种复杂试样的观察和摄影。

    同轴纵横向移动载物台及内置多种滤色片切换,使操作方便。

    升降调焦系统带有限位装置,可避免试样与物镜的磕碰,及大批量检测时不必重复调焦。

    技术参数

    规格

    技术参数



    光学

    系统

    总放大倍率

    50X100X200X500X1000X

    消色差物镜

    5X10X20X50X、半平场100X(干镜头)

    宽视野目镜

    WF10×/18mm

    测量

    附件

    分划目镜测微尺

    10X变焦  0.1/18mm 测微尺0.01/1mm





    仪器

    结构

    基本结构

    正置式 铰链三目镜筒:倾角45°瞳距55-75 mm 屈光度±5% 可调

    物镜转换器

    5孔滚珠式

    双层机械载物台

    180x140mm 移动范围70x50mm

    载物板Φ10/Φ20 mm

    调焦机构

    同轴微动 升降范围30 mm 微调格值0.002mm 升降锁紧和扭力调节

    照明

    系统

    明场照明

    柯勒照明 可变孔径和视场光栏 亮度可调 卤素灯20W/6V 滤色片: /绿//磨砂

    偏光装置

    可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒分析测试,还可以对不透明物体进行分析、观察。

    电源

    输入功率

    AC220V/50Hz 30VA

    包装

    重量体积

    仪器重量:10 Kg, 包装体积:长xx340x400x460 Cm

    物镜

    平场消色差物镜

    数值孔径NA

    工作距离mm

    PL5X (干镜头)

    0.12

    35.4

    PL10X(干镜头)

    0.25

    15.3

    PL20X(干镜头)

    0.40

    7.46

    PL50X(干镜头)

    0.7

    0.63

    PL100X(干镜头)

    (选件)

    0.85

    0.18

    标准配置

    仪器主机1

    目镜2

    光源1

    转接口1

    备用保险丝1

    三目镜筒1

    分划目镜

    1

    偏振片1

    国标电源

    线1

    仪器防尘罩1

    物镜4

    测微尺1

    透射滤片1

    备用灯泡

    2

    随机文件档案1

    选配件

    A.目镜和物镜:各种放大倍率

    B.金相图像分析测量软件(基本型)

    C. 金相自动评级软件(专业型)

    D.电脑及打印机
